51单片机天然气检测报警设计
价格:
49.90
销量:21
收藏:1
购买数量:
产品保证
仿真完美运行
百度云快速发货
项目详情
资料类型: 仿真类 文件编号: TP293-V1.1.1
仿真类型: Proteus仿真 是否含源文件:
方案: 单片机方案 是否含说明书:


演示视频:点击以下链接查看

https://www.bilibili.com/video/BV1Wq4y


仿真功能:

基于51单片机的天然气检测报警设计

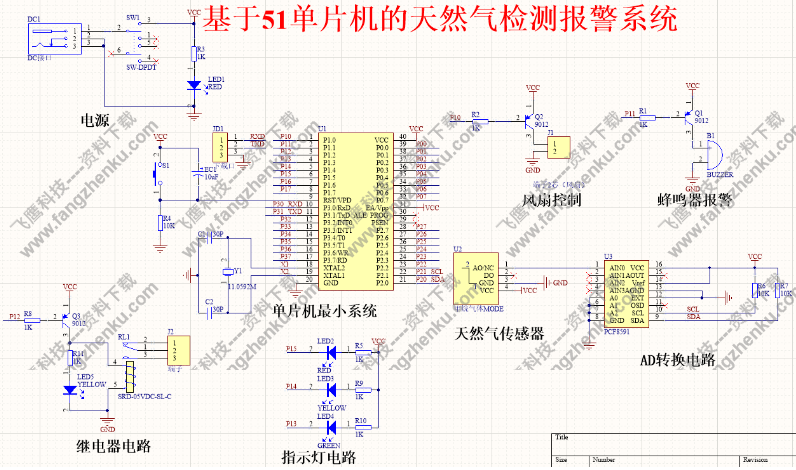

本设计由STC89C52单片机+MQ-5传感器模块电路+3个LED指示灯电路+蜂鸣器报警电路+PCF8591AD模块+风扇控制电路+继电器电路+电源电路组成。

1、MQ-5实时检测煤气浓度,浓度分为低中高3档,并分别用绿灯、黄灯和红灯指示,浓度到达相应的档位,则相应的灯亮,指示灯指示安全状态。

2、当浓度达到高档的时候,蜂鸣器报警,风扇启动,疏散煤气,继电器工作驱动负载断开煤气阀;

3、当浓度达到中档时,继电器工作,驱动负载断开煤气阀。


仿真功能:

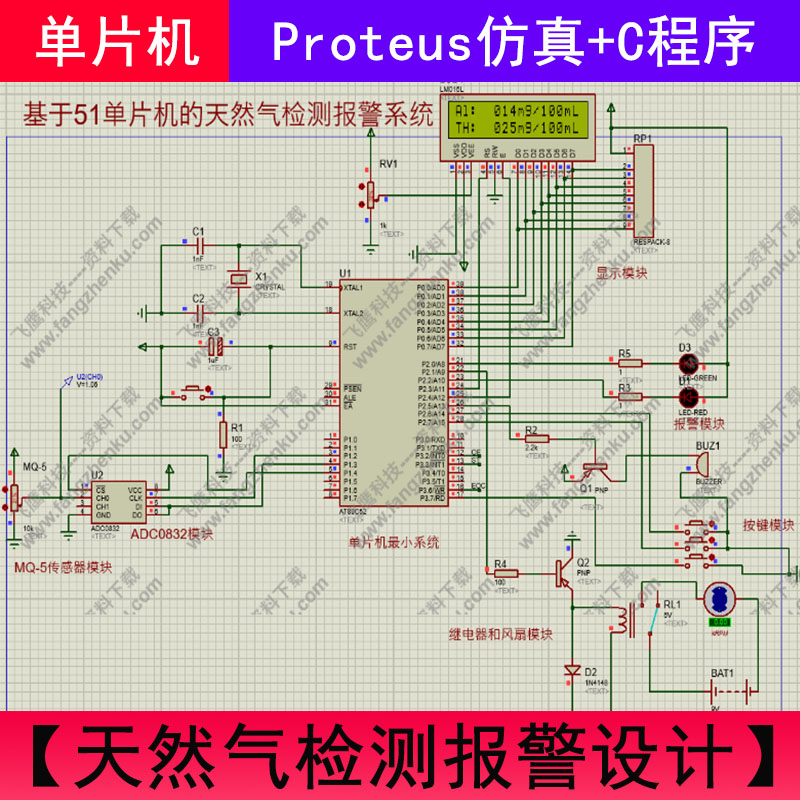

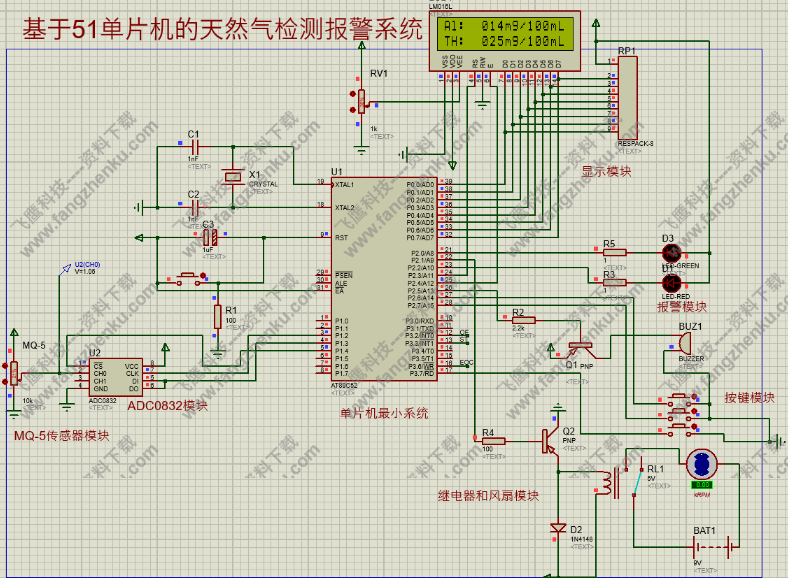

①通过模拟天然气/煤气传感器,通过液晶显示屏显示测得的浓度值(LED绿灯灯亮);

②通过三个按键可以设计报警阈值;

③当超过阈值时,继电器吸合,实现声光报警(LED红灯亮和蜂鸣器)。


资料包含以下文件:



本产品为现成的电子版文件,发货迅速,仿真可以完美运行。

下单前,请先观看仿真演示视频,确保功能是您所需要。

下单后,系统自动发送百度云资料链接,直接下载到自己电脑即可运行。

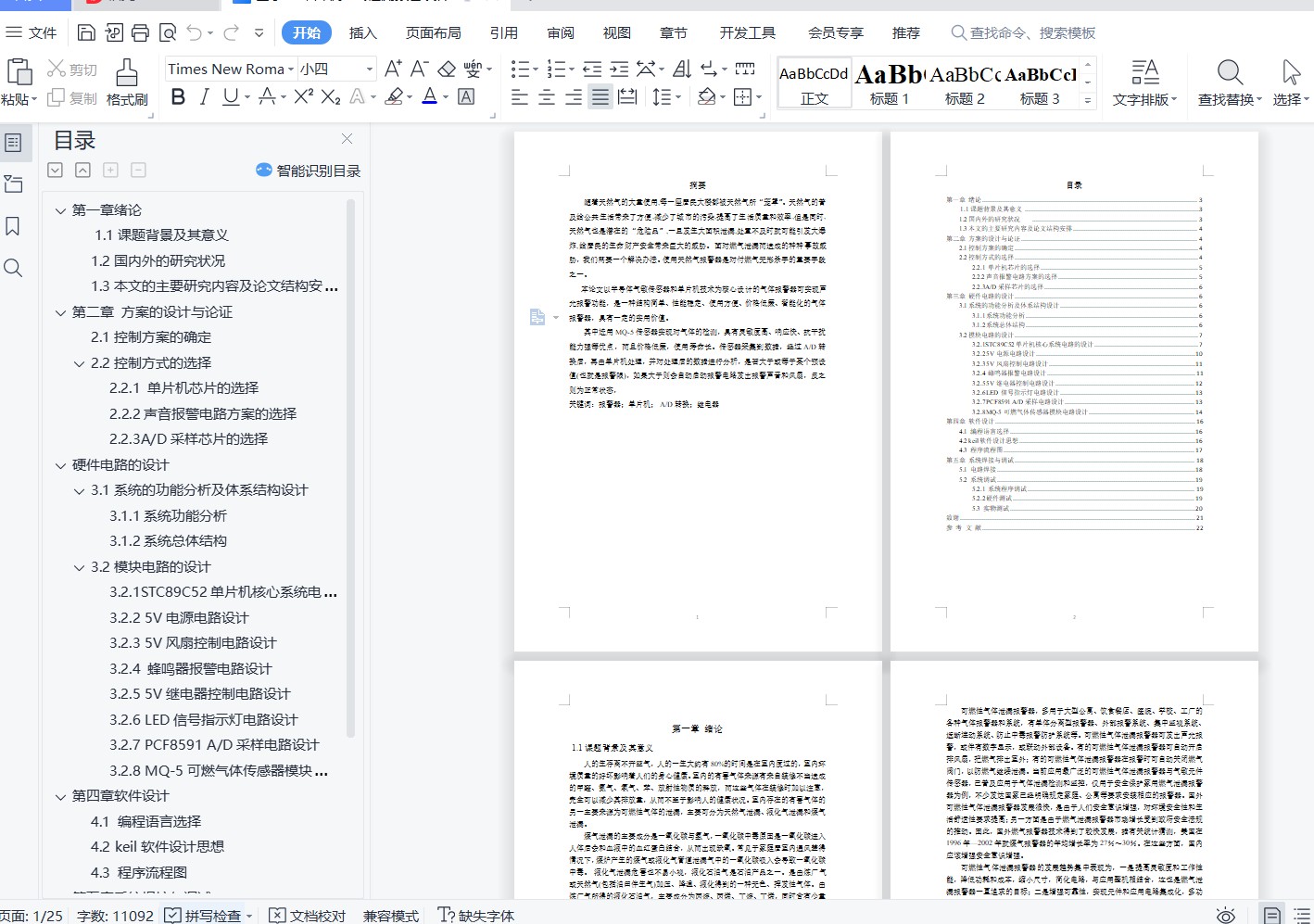

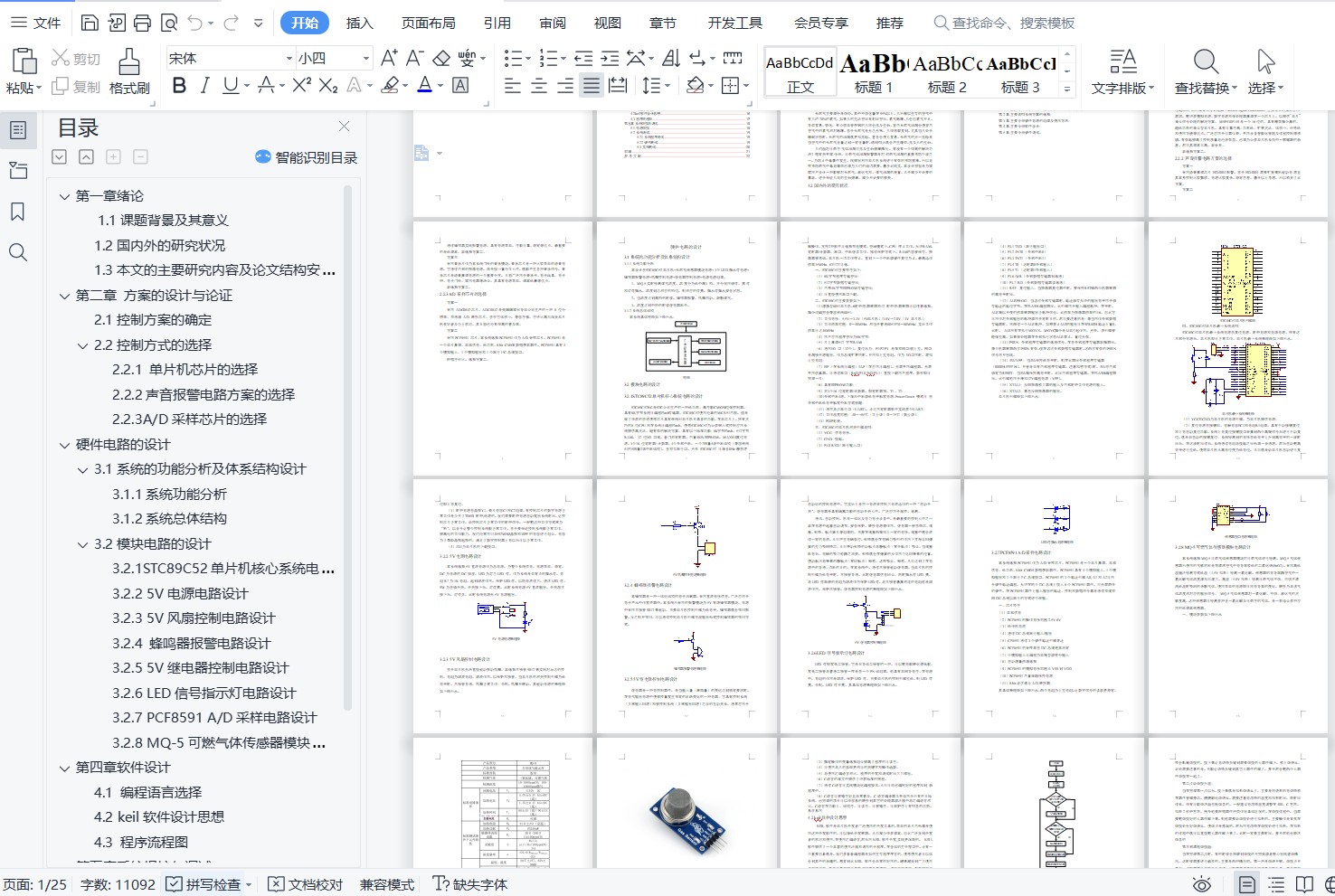

全套资料包含:Proteus8.10仿真源文件+C语言程序+AD原理图+说明书(赠送)+器件清单+演示视频+其他资料等等。
